LED RGB é um LED que pode criar cores diferentes com vermelho, verde, e luzes azuis. Sob o casaco de um RGB LED, Existem três pequenos LEDs, que emite respectivamente vermelho, verde, e luz azul. Tem 4 pinos, três deles conectando esses vermelhos, verde, e luzes azuis, e o outro se conecta a um ânodo comum (+) ou cátodo (-). Comece a ler e saiba mais sobre isso.
Princípios das luzes LED RGB

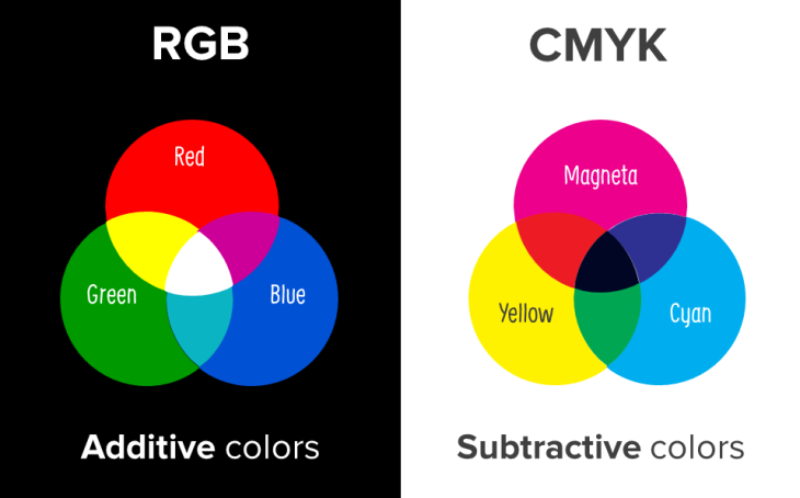

Modelos de cores aditivos e subtrativos
RGB é a abreviação de vermelho, Verde, e azul. Eles são as cores primárias de um modelo de cores aditivo. Qual é o modelo de cores aditivo? Significa criar cores adicionando diferentes graus de vermelho, verde, e cores azuis. Você pode obter uma cor branca depois de definir valores de vermelho, verde, e cor azul ao máximo. Pelo contrário, Existe outro modelo de cores chamado modelo de cores subtrativo. Basicamente, Consiste em três cores: ciano, magenta, e amarelo. Uma combinação dessas cores será preta. Este modelo é usado na indústria de impressão, uma vez que é um processo de absorção e reflexão de luzes. Ao contrário do modelo de cores subtrativo, As cores que o modelo de cores aditivas produz são mais brilhantes. E nossos olhos são sensíveis ao vermelho, verde, e luzes azuis. Portanto, o modelo de cores aditivo é o que usamos para luzes LED RGB.
Como aplicar este princípio para fazer luzes de cores diferentes? Vermelho, verde, e cores azuis têm valores que variam de 0 para 255. Para obter uma certa cor, você precisará ajustar os valores correspondentes de vermelho, verde, e cores azuis. Por exemplo, para ficar amarelo, Os valores serão vermelhos = 255, Verde = 255, e azul = 0. Geralmente, Esta configuração será alcançada por códigos de programação em dispositivos como computadores.
Desde o alcance de 0 para 255 é bastante largo, permite que você crie mais do que 16 milhões de cores diferentes. Esse recurso impressionante torna o RGB LED preferido em muitos campos, como decoração interna e externa. Além do mais, RGB LED não é como o LED branco, o que cria luz branca usando fósforos para transformar outras luzes. Fica com luz branca adicionando luzes. Desta maneira, não causará muita perda de energia. Em vez de, A luz branca que cria será mais brilhante.
Classificação
Ânodo comum e LEDs comuns de cátodo RGB
Para o alfinete mais longo do LED RGB, Existem dois tipos. Um conecta um ânodo comum e o outro conecta um cátodo comum. Mas eles não variam muito um do outro. Você só precisa conectar e conectar o circuito de maneiras diferentes.
Para um LED de ânodo RGB, o vermelho, verde, e os leads azuis estarão ligados à menor tensão ou Gnd. E o chumbo do ânodo conecta o terminal positivo da fonte de alimentação.
Para um LED RGB do Catodo, pelo contrário, você precisa conectar vermelho, verde, e azul leva a uma tensão mais alta. E o chumbo catódico vincula o terminal negativo da fonte de alimentação.
Os multímetros podem ajudar a distinguir entre esses dois. Primeiro, Encontre o pino mais longo, projetado para um ânodo ou cátodo comum. Segundo, Coloque a ponta vermelha do multímetro que representa o ânodo neste alfinete e a ponta preta em um dos outros pinos. Se o LED acender, Então é um LED de ânodo RGB. Da mesma maneira, Coloque a ponta preta no alfinete mais longo e o vermelho no outro pino. Se for cátodo, Haverá luz na lâmpada.
Rgb vs rgbw vs rgbww vs rgbcct vs rgbic
Esta série de abreviações pode ser confusa para quem deseja comprar um produto LED RGB. Mas não se preocupe, As diferenças entre eles são leves. Você já sabia que o RGB significa vermelho, verde, e azul, Então vamos aprender o que as outras palavras significam.
RGBW: vermelho, verde, azul, e branco
Rgbww: vermelho, verde, azul, branco, e branco quente
Rgbcct: CCT significa temperatura de cor correlacionada. Um LED RGBCCC contém vermelho, verde, azul, branco frio, e branco quente.
Rgbic: IC significa controle independente, indicando um chip que pode controlar as cores independentemente.
A seguir, é apresentada uma introdução detalhada a esses tipos de LEDs.
RGBW: Comparado com RGB, Adiciona um chip de luz branco e, portanto, pode produzir mais cores. Sua função mais impressionante é criar uma cor branca mais brilhante e pura do que a feita pelo RGB LED.
Rgbww: Há 5 batatas fritas em um RGBWW LED. Com base na constituição do RGBW, Adiciona cor branca quente. Esta luz branca quente permite criar uma cor branca amarelada, Qual RGBW não pode alcançar.
Rgbcct: Ao contrário da adição de luzes brancas brancas e quentes, RGBCCT tem luzes brancas frias e quentes, Assim pode facilmente mudar a tonalidade do branco. A luz branca fria é mais azulada e a luz branca quente é mais amarelada. A cor branca do tom do meio está mais perto à luz do dia. Luzes brancas frias e quentes têm seus próprios usos.
Rgbic: É predominante em seu desempenho na criação de efeitos de luz. Para conseguir isso, O chip de controle independente desempenha um papel importante. Torna possível o controle das cores segmentares. Com seu controle independente, Uma faixa de LED RGB pode mostrar cores diferentes e efeitos de luz vívida.
Controle das luzes LED RGB
Como controlar o RGB levou a obter diferentes cores e efeitos de luz? Aprenda os seguintes segredos e você terá uma compreensão geral.
LED RGB analógico e digital
Os LEDs RGB também podem ser divididos em analógicos e digitais, pois esses são os dois métodos principais para alterar a corrente dos LEDs. Para ser específico, Controle analógico significa redução de corrente constante (CCR), e o controle digital é a modulação de largura de pulso (Pwm).
O escurecimento analógico é alcançado alterando a corrente no circuito de LED com o hardware. Com a luz e a tensão da fonte de alimentação permanecendo inalterada, Pode alcançar a mudança do brilho do LED mudando os valores de resistência. O escurecimento analógico torna a corrente contínua. Mas como os valores do hardware são limitados, A gama de corrente ajustável também é limitada. Quando a iluminação de alta precisão é necessária, Esta abordagem não é ideal.
Esgoto digital, Também conhecido como PWM escurecendo, é alterar o tempo ligado e desligado da corrente enviando sinais digitais para alcançar o ajuste do brilho. Os olhos humanos não são sensíveis o suficiente para o brilho piscar. Então a PWM liga e desligada do LED em uma frequência extremamente alta. Se a frequência exceder 100Hz, O que os olhos humanos veem é o brilho médio, em vez de perceber o fato de que o LED está piscando. PWM muda o brilho ajustando a proporção de tempo de brilho e escuridão. Porque dentro de um ciclo PWM, Quando a frequência é maior que 100 Hz, A percepção das pessoas sobre o brilho é um processo cumulativo. Quanto mais tempo o LED acende em um ciclo inteiro, quanto mais brilhante o olho humano percebe. No entanto, É possível capturar o instante quando o LED está escuro com dispositivos de amostragem de alta frequência, como câmeras de amostragem de alta frequência.
Ambos os métodos acima têm seus méritos e deméritos e precisam ser aplicados de acordo com as situações específicas. Mas o PWM é o que está sendo amplamente utilizado no momento.
Protocolos de sinalização
Diferentes princípios são aplicados juntamente com diferentes protocolos de sinalização. Alguns protocolos incluem escurecimento de controle de fase, 4-arame (0-10V) escurecimento, Interface de iluminação endereçável digital (Dali), DMX, etc.. Esses protocolos variam na tensão e corrente necessária, A maneira de conectar circuitos, funções, e assim por diante. Haverá processadores e motoristas nos circuitos de LED para decodificar sinais e depois realizar a mudança de brilho ou vários efeitos das luzes. Por exemplo, Abaixo estão as estruturas do sistema usando o protocolo Dali.
O que os usuários fazem
Você pode clicar nos botões no controlador ou usar aplicativos no seu telefone para enviar sinais para os receptores. O processo de transmissão de sinais implementa tecnologia comum como RF ou IR, Wi-fi, Bluetooth, etc..
Epílogo
Esta passagem é uma introdução ao que é RGB LED, Quais são as suas classificações disso, E como funciona. Espero que, vendo esta passagem, Você pode entender as informações básicas do RGB LED e não ficará tão confuso ao escolher produtos diferentes. Obrigado pela sua leitura.
